Hvad er udvendige limlaminerede bjælker?

Udvendige lim laminerede bjælker - almindeligvis kendt som udvendige limtræsbjælker - er konstruerede træprodukter fremstillet ved at lime flere lag dimensioneret tømmer sammen med fugtbestandige, vejrbestandige klæbemidler. I modsætning til standard savet tømmer, som skæres af en enkelt træstamme, samles limtræsbjælker under kontrollerede fabriksforhold, hvor fibrene i hver laminering løber parallelt med bjælkens længde. Resultatet er et konstruktionselement, der leverer enestående lastbærende ydeevne over lange spænd, samtidig med at det modstår de dimensionsændringer, der får almindeligt træ til at vrides, flække eller synke over tid.

Det kritiske kendetegn ved ydre limlaminerede bjælker - i modsætning til deres modstykker i indvendig kvalitet - ligger i det klæbemiddelsystem, der bruges under fremstillingen. Udvendige limtræsbjælker er afhængige af fuldt vandtætte klæbemidler, oftest resorcinol-formaldehyd- eller melamin-urinstof-formaldehyd-systemer, der er vurderet til at modstå langvarig fugtpåvirkning, fryse-tø-cykling og de termiske belastninger, som udendørs miljøer påfører. Disse klæbende bindinger kryber, delaminerer eller blødgøres ikke under forhold, der ville kompromittere produkter i interiørkvalitet.

Udvendige limtræsbjælker er klassificeret under ANSI/AITC A190.1-standarden i Nordamerika og BS EN 14080 i Europa, som regulerer fremstillingstolerancer, klæbeevne og krav til fugtindhold til strukturelle applikationer.

Hvordan de er fremstillet

Produktionen af udvendige limlaminerede bjælker begynder med omhyggelig udvælgelse og ovntørring af individuelle laminater, typisk mellem 19 mm og 45 mm tykke. Træarter, der almindeligvis vælges på grund af deres styrke-til-vægt-forhold og naturlige holdbarhed, omfatter douglasgran, sydlig gul fyr, vestlig lærk og europæisk gran. Hver plade er mekanisk sorteret for stivhed og visuelle defekter, før den overfladebehandles til en præcis tykkelse for at sikre tætte, ensartede limlinjer.

Lamineringerne er arrangeret strategisk: træ af højere kvalitet er placeret i toppen og bunden - de zoner, der er udsat for den største bøjningsspænding - mens mellemkvalitetsmateriale optager den neutrale akse ved bjælkens kerne. Denne bevidste lagdeling, kendt som stress-klasse laminering, betyder, at ingen enkelt knude eller korn uregelmæssighed kan forplante sig gennem hele tværsnittet. Pladerne er fingersammenføjede ende-til-ende for at skabe kontinuerlige lamineringer af enhver påkrævet længde, spredes derefter med det vandtætte klæbemiddel og stables i en hydraulisk eller pneumatisk presse under omhyggeligt kalibreret tryk, indtil fuld hærdning er opnået.

Den færdige bjælke høvles derefter på alle fire flader for at opnå en glat, dimensionelt præcis profil, før den stemples med et tredjeparts certificeringsmærke, der bekræfter overensstemmelse med den gældende fremstillingsstandard.

Hvor der anvendes udvendige limtræsbjælker

Udvendige limlaminerede bjælker er det valgte strukturelle element, hvor som helst træ skal fungere pålideligt i et udsat eller semi-eksponeret miljø over årtier. Deres applikationer spænder over en bemærkelsesværdig bred vifte af projekttyper:

Tekniske fordele i forhold til savet træ og stål

Udvendige limlaminerede bjælker tilbyder et sæt ydeevneegenskaber, som intet enkelt konkurrerende materiale kan kopiere fuldt ud. At forstå disse fordele er afgørende for at specificere den rigtige strukturelle løsning:

Spændvidde. Fordi individuelle lamineringer kan fingersammenføjes til stort set enhver længde og derefter presses sammen, fremstilles udvendige limtræsbjælker rutinemæssigt i længder på over 30 meter. Klare spændvidder af denne størrelsesorden er strukturelt upraktiske med savet træ og tilføjer betydelige omkostninger, når de opnås med stål.

Dimensionsstabilitet. Lamineringsprocessen omfordeler og neutraliserer effektivt de naturlige vækstspændinger, der er låst inde i hver plade. Det statistiske gennemsnit af defekter på tværs af mange lamineringer betyder, at udvendige limtræsbjælker udviser langt mindre krybning, snoning og krympning end savet træ med tilsvarende tværsnit.

Camber. Limtræsbjælker kan fremstilles med en indbygget opadgående kurve, eller camber, der modvirker den langvarige nedbøjning forårsaget af dødlast. En korrekt formet bjælke vil rette sig over tid, efterhånden som strukturen sætter sig, og bibeholde den visuelle og strukturelle geometri, som designeren havde til hensigt.

Brandpræstation. Tunge træsektioner, herunder store udvendige limtræsbjælker, er velkendte for deres forudsigelige forkulningsadfærd i brand. Det ydre kullag, der dannes hurtigt under forbrændingen, fungerer som en isolerende skal, der forsinker varmegennemtrængningen ind i den strukturelle kerne. Designkoder i de fleste jurisdiktioner tillader limtræsbjælker at opnå 60 eller 90 minutters brandmodstand gennem sektionsdimensionering alene, uden yderligere opblødende beskyttelse.

Kulstofbinding. Hver kubikmeter strukturtømmer låser cirka et ton CO₂ op, som træet absorberer under væksten. Angivelse af udvendige limtræsbjælker i stedet for stål- eller betonrammeelementer repræsenterer et meningsfuldt bidrag til et projekts indbyggede kulstofbudget.

Udvalg af arter og karakter

Den strukturelle ydeevne af en udvendig limlamineret bjælke er en direkte funktion af træsorten og -kvaliteten, der anvendes i dens lamineringer. Til tungt belastede eller lange applikationer er douglasgran-lærk (DF-L) limtræ den mest udbredte kombination i nordamerikansk praksis, der leverer bøjningsdesignværdier i området 16 til 24 MPa afhængigt af kombinationssymbolet. Southern Yellow pine tilbyder sammenlignelig stivhed med lidt større naturlig holdbarhed, hvilket gør det til et foretrukket valg til jordkontakt eller nær-vand-applikationer, hvor konserveringsmiddelbehandlingsdybden kan være begrænset.

I europæisk byggeri dominerer hvidtræ og redwood-gran forsyningskæden af ​​limtræ, med styrkeklasser fra GL24h til GL32h, der dækker størstedelen af ​​kommercielle strukturelle anvendelser. Hårdttræslimtræ fremstillet af europæisk eg eller ask vinder indpas i arkitektonisk fremtrædende udendørsprojekter, hvor bjælkens overfladetekstur og farve betragtes som designelementer i sig selv.

Udvælgelse af arter til udendørs anvendelser skal også tage højde for behandlingsevnen - den lethed, hvormed konserveringskemikalier kan trykimprægneres ind i træcellerne. Nogle arter med høj tæthed, såsom kernetræ af douglasgran, er vanskelige at behandle til fuld penetration, hvilket kan påvirke valget mellem naturligt holdbare og kemisk beskyttede muligheder for enhver given eksponeringsklasse.

Konserverende behandling og fareklasser

Selv de mest holdbare arter nyder godt af konserverende behandling ved alvorlige ydre eksponeringer. Udvendige limlaminerede bjælker er klassificeret i henhold til fare- eller brugsklassesystemet - kendt som UC (brugskategori) i Nordamerika og det analoge fareklassesystem (HC) i Europa - som definerer de biologiske agenser og fugtforhold, som behandlingen skal modstå.

Bjælker, der anvendes over jorden i overdækkede, men ventilerede strukturer, falder typisk ind under anvendelsesklasse 3.1 eller 3.2, hvilket kræver beskyttelse mod overfladeskimmel, blå pletsvampe og trænedbrydningssvampe under periodisk befugtning. Bjælker i kontakt med jorden eller kontinuerligt udsat for fersk- eller saltvand er tildelt brugsklasse 4 eller 5, krævende behandlingssystemer - såsom kobberazol, alkalisk kobber kvaternær (ACQ) eller creosot til industrielle anvendelser - der kan modstå det mest aggressive henfald og termittryk.

En kritisk fremstillingsovervejelse er rækkefølgen af ​​behandling og limning. I de fleste udvendige limtræsspecifikationer behandles og gentørres de enkelte laminater til et passende fugtindhold før limning, hvilket sikrer, at klæberen binder til træoverfladen i stedet for til en rest af vådt konserveringsmiddel. Denne forbehandlingsmetode er langt bedre end at dyppe eller sprøjte den færdige bjælke, som ikke kan levere tilstrækkelig indtrængning i bjælkens indre.

Detaljer for holdbarhed

Den langsigtede ydeevne af udvendige limlaminerede bjælker bestemmes lige så meget af kvaliteten af strukturelle detaljer som af materialespecifikation. Selv den mest strengt fremstillede bjælke vil blive forringet for tidligt, hvis vandet får lov til at samle sig på vandrette overflader, trænge ind i endekornet eller blive fanget bag forbindelser.

Endeforsegling er blandt de mest betydende detaljer i udvendig limtræskonstruktion. Fordi træ absorberer fugt syv til fjorten gange hurtigere gennem endekornet end gennem sidekornet, bør alle afskårne ender forsegles med det samme med en gennemtrængende epoxy eller proprietær endekornsforsegler for at reducere fugtcirkulationen, der fører til kontrol og spaltning ved fingersamlinger.

Forbindelser fortjener lige så omhyggelig opmærksomhed. Metalforbindelser, bolte og bøjler skal være fremstillet af varmgalvaniseret eller rustfrit stål for at matche bjælkens levetid. Hvor der er specificeret konserveringsmiddelbehandlet træ, kan det højere kobberindhold i moderne behandlingssystemer forårsage accelereret korrosion af zinkbelagte fikseringer — specificering af Type 316 rustfrit stål til tilslutningshardware er stærkt tilrådeligt i UC4 og højere applikationer.

Hvor det er muligt, skal bjælker være orienteret og detaljeret for at dræne frit. En lille stigning på oversiden af ​​en vandret bjælke, eller tilvejebringelsen af ​​drypriller skåret ind i den nederste arris, kan dramatisk forlænge levetiden ved at forhindre stillestående vand i at blødgøre overfladen og starte svampekolonisering.

Vedligeholdelse og inspektion

Udvendige limlaminerede bjælker er ikke vedligeholdelsesfrie, selvom deres vedligeholdelseskrav er beskedne sammenlignet med stålkonstruktioner af tilsvarende skala. Et rutineinspektionsprogram - ideelt udført årligt i de første tre år efter færdiggørelsen og hvert andet til tredje år derefter - bør vurdere tilstanden af ​​overfladebelægningen eller finishen, integriteten af ​​forbindelseshardware, eventuelle revner eller tjek i bjælkefladerne og tegn på biologisk angreb såsom misfarvning, bløde pletter eller frugtlegemer af træforrådnelsessvampe.

Overfladetjek - de smalle radiale revner, der udvikler sig, når træ reagerer på sæsonbestemt fugtcyklus - er i de fleste tilfælde et kosmetisk snarere end et strukturelt problem. Strukturelle kontroller, der løber over hele dybden af ​​en laminering, eller som udsætter endekornet for befugtning, kræver nærmere undersøgelse og mulig genforsegling. Enhver forbindelseshardware, der viser rustpletter eller sektionstab, bør udskiftes, før korrosion udvikler sig til et punkt, hvor befæstelseskapaciteten reduceres.

Gennemtrængende pletter og konserveringsolier, påført igen efter producentens anbefalede tidsplan, genopfylder biocidindholdet, der udtømmes over tid fra vejrpåvirkning og UV-eksponering, og opretholder den fugtafvisende overflade, der beskytter træet nedenunder. Denne relativt enkle vedligeholdelsesforpligtelse, udført konsekvent, er den mest effektive måde at forlænge levetiden for en udvendig limtræsinstallation langt ud over dens nominelle designlevetid på 50 til 100 år.

Omkostningsovervejelser og indkøb

Udvendige limlaminerede bjælker har en prispræmie i forhold til standard savet træ, hvilket afspejler de yderligere fremstillingstrin, omkostningerne ved højtydende klæbesystemer og kvalitetskontrolbyrden ved tredjepartscertificering. På de nordamerikanske markeder skal du forvente at betale mellem 20 og 50 procent mere for certificeret udvendig limtræ sammenlignet med et tilsvarende volumen på nummer to douglasgran, afhængig af sektionsstørrelse, længde og om konserveringsbehandling er inkluderet i leveringsomfanget.

Denne præmie opvejes næsten altid på projektniveau, dog af reduktioner i fundamentstørrelsen (lettere end tilsvarende stål), hurtigere opstillingstider (store konstruerede sektioner reducerer styktal) og forlængede vedligeholdelsesintervaller, der reducerer omkostningerne for hele levetiden. For projekter, der er rettet mod LEED-certificering eller andre grønne byggestandarder, kan kulstofbindingen og de indbyggede energimæssige fordele ved udvendig limtræ frem for konstruktionsstål også bidrage meningsfuldt til pointscoring.

Gennemløbstider for ikke-standardiserede sektioner - buede buer, koniske bjælker eller store tilpassede tværsnit - løber typisk fra tre til otte uger fra en ordredato, og specifikationer rådes til at bekræfte fabrikantens kapacitet tidligt i designprogrammet. Standard lige rektangulære sektioner i almindelige størrelser leveres på lager af de fleste konstruktionstræforhandlere og kan ofte leveres inden for en til to uger.

Fremtiden for udvendig limlamineret konstruktion

Fremskridt inden for klæbemiddelkemi, digital fremstilling og tømmerteknik fortsætter med at udvide, hvad der er muligt med udvendige limlaminerede bjælker. Strukturelle sundhedsovervågningssystemer - indlejrede fiberoptiske belastningssensorer, der transmitterer realtidsdata om belastning, fugt og temperatur gennem stråletværsnittet - er begyndt at dukke op i bro- og pavillonprojekter med lang spændvidde, hvilket muliggør forudsigelig vedligeholdelse, der yderligere reducerer risikoen for ikke-planlagte strukturelle indgreb.

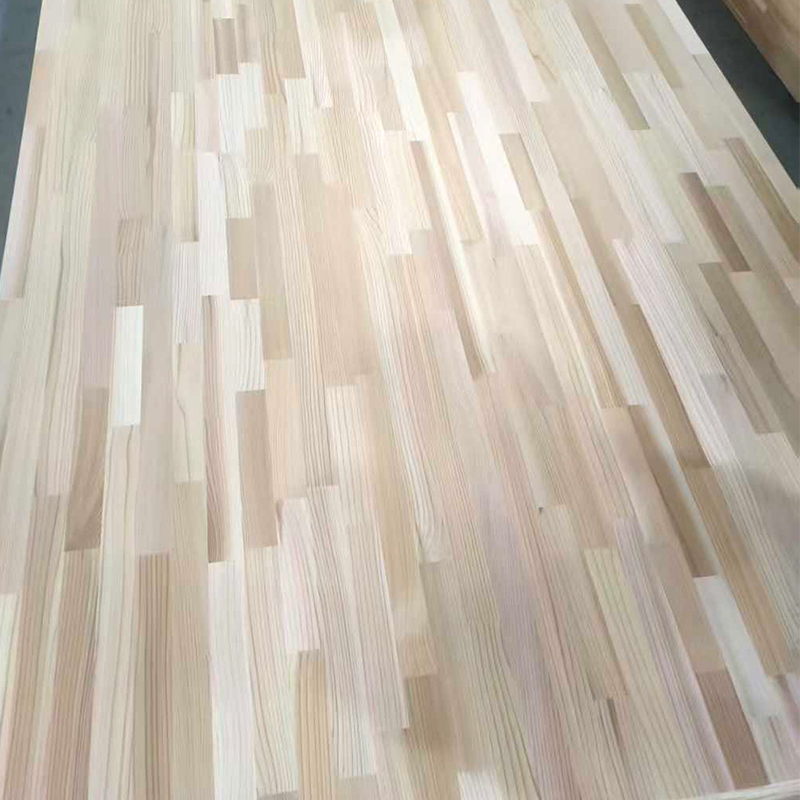

I mellemtiden genererer fremstødet mod massiv trækonstruktion i bymiljøer en stigende interesse for hybridsystemer, der parrer udvendige limtræsrammer med krydslamineret træ (CLT) paneler til terrasser, vægge og udkragede gulve. Disse hybridkonstruktioner bringer limtræets spændvidde effektivitet sammen med CLTs membranstivhed for at producere strukturelle hylstre af ægte arkitektonisk ambition.

Da globale træforsyningskæder i stigende grad prioriterer certificerede bæredygtige kilder - med FSC- og PEFC-certificering nu standardforventninger til offentlige indkøb på de fleste europæiske markeder - er udvendige limlaminerede bjælker godt positioneret til at tjene som det primære valgte strukturmateriale til udsatte, langsigtede og miljøfølsomme projekter i årtier frem.
